ストロングスーパー

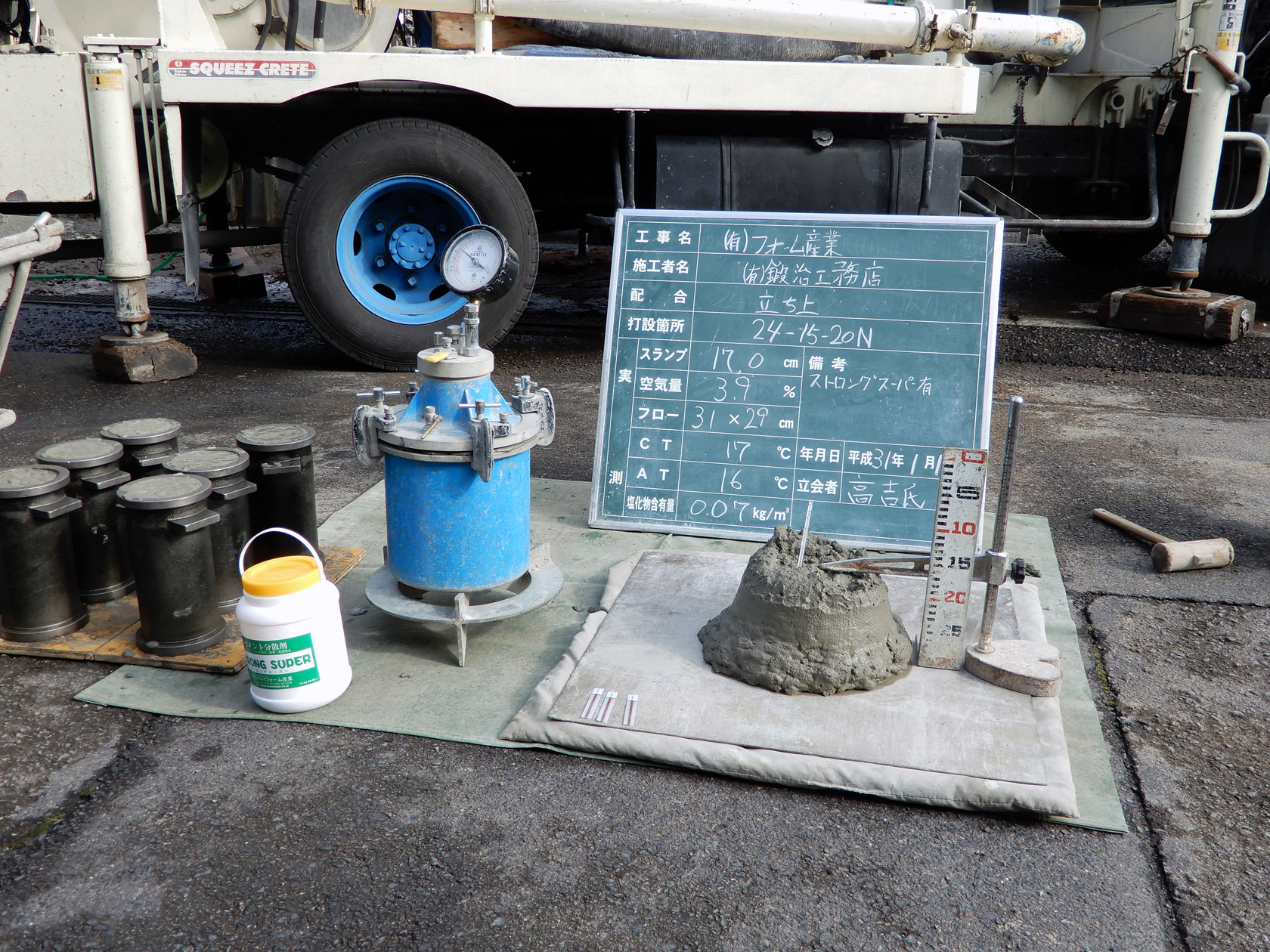

試験練用0.02ｇ

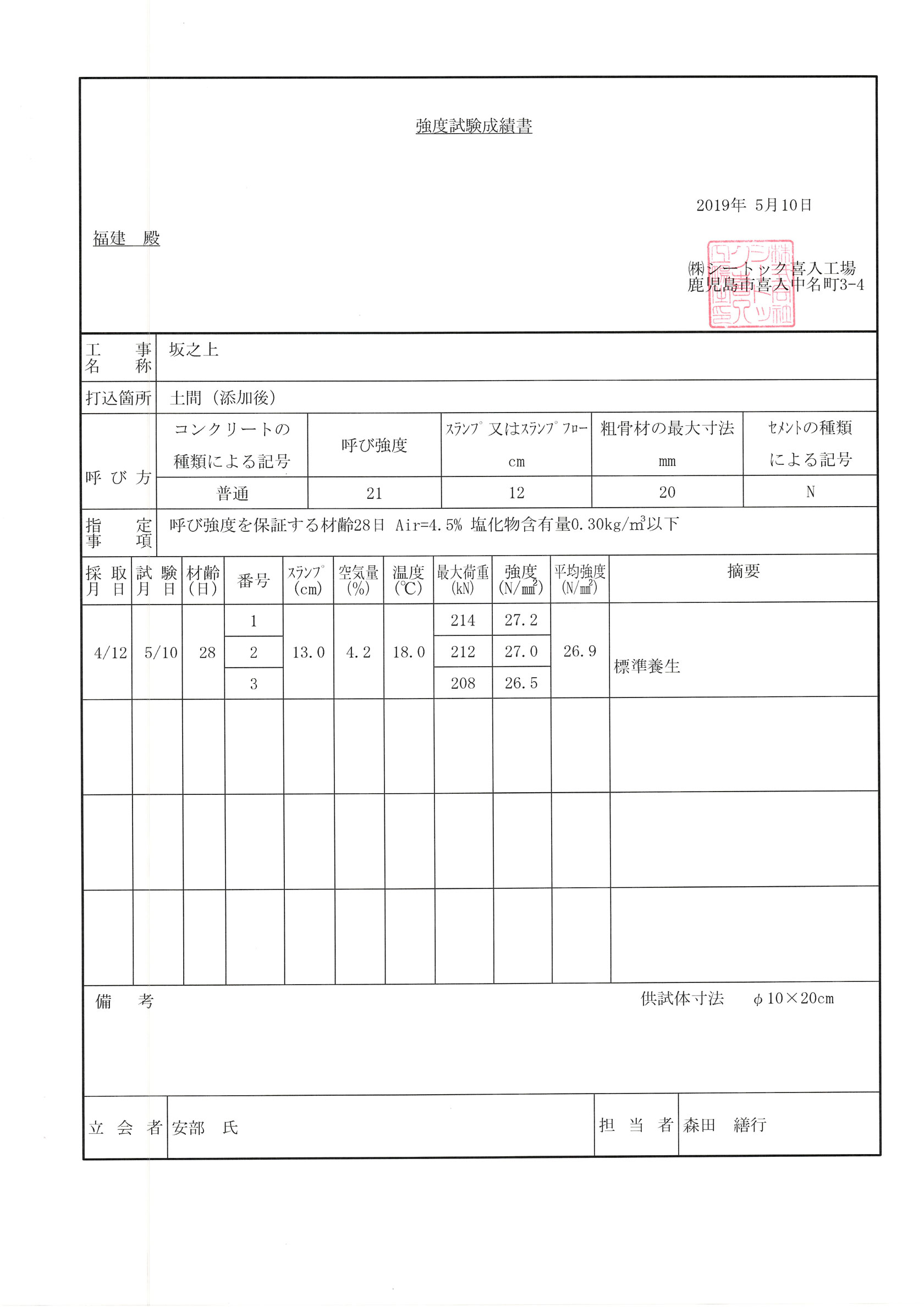

最新の試験報告書4

最新の試験報告書3

最新の試験報告書2

ストロングスーパー投入前のデーターと 投入後のデーター

最新の試験報告書1

---

イオンとは電気を帯びた原子、或いは原子団、又は分子が帯電した気体で、プラスの電気を帯びたものを、陽イオン、マイナスの電気を帯びたものを陰イオンといい、異電極を帯びた両者間には更に中立した中性イオンの三種で成り立っておりますイオン自体の特性には常時バランスを維持する本能的な働きがあり、プラスが多量に収集した場合には、大気中のヒューミット（湿気、水分）の媒介で、瞬間的に相応したマイナスが誘導されて相互間の憧憬による電離作用が発生します。イオンはその機能で自己のバランスを維持するということになります。

---

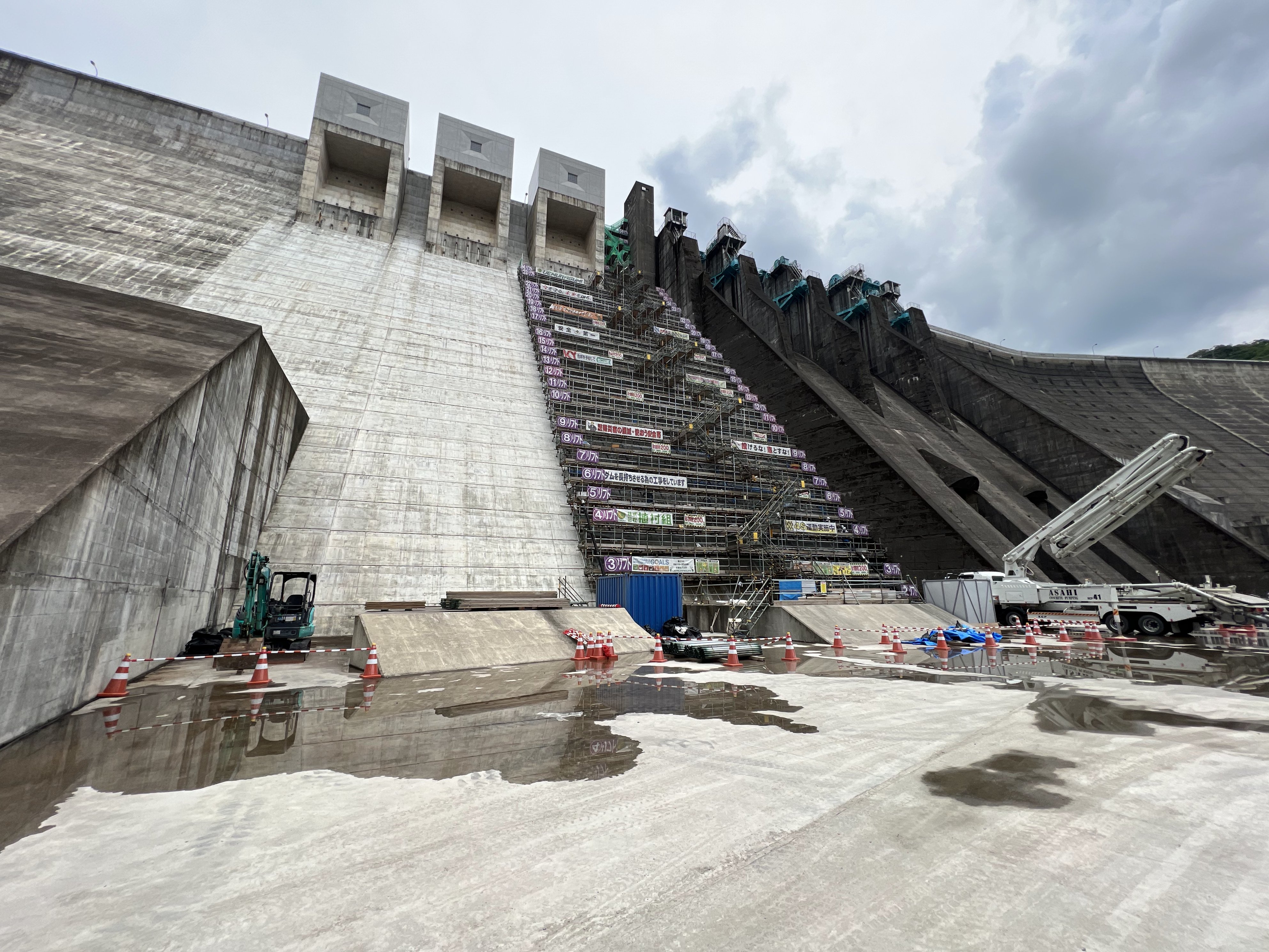

施工例3

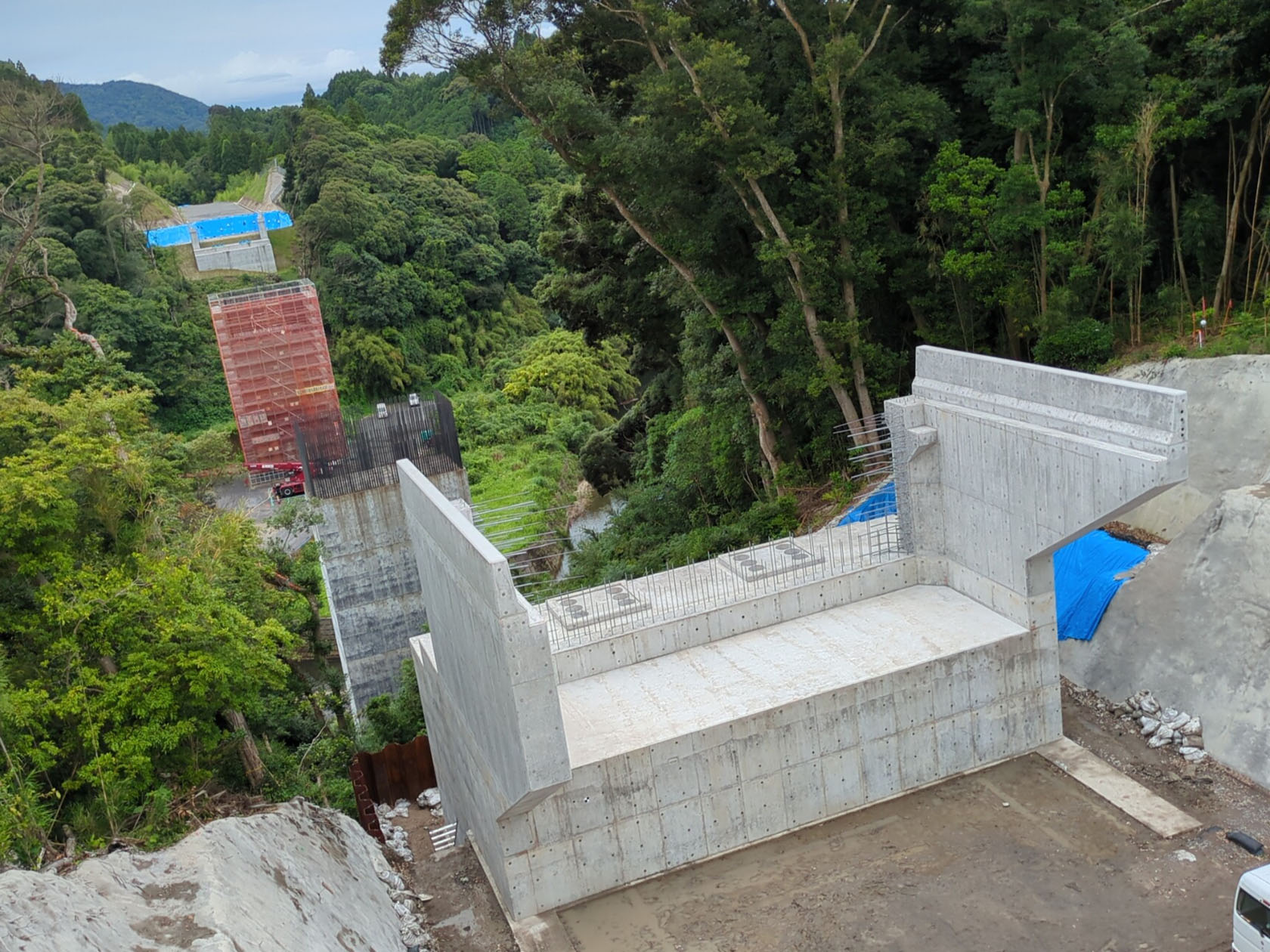

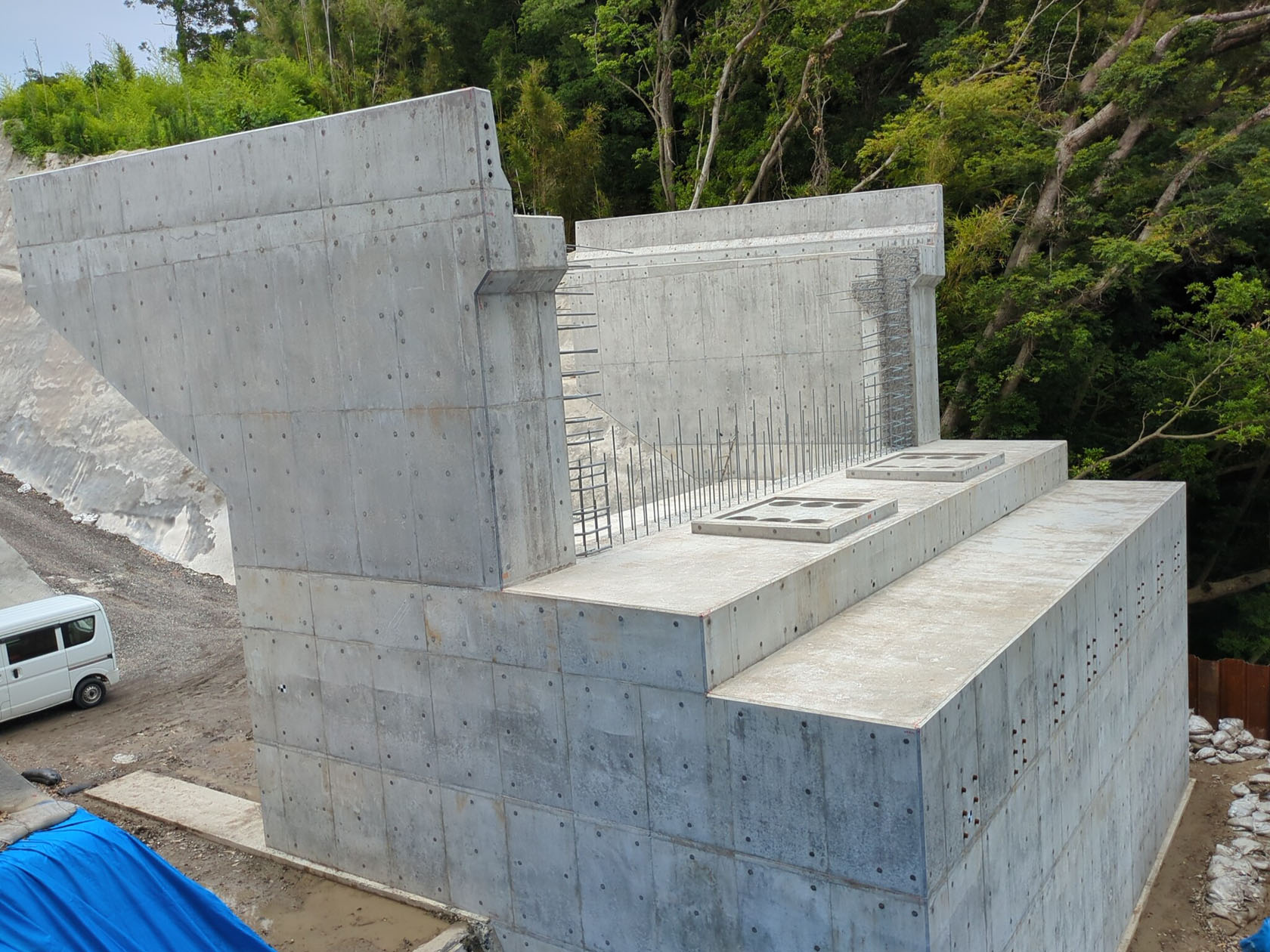

施工例2

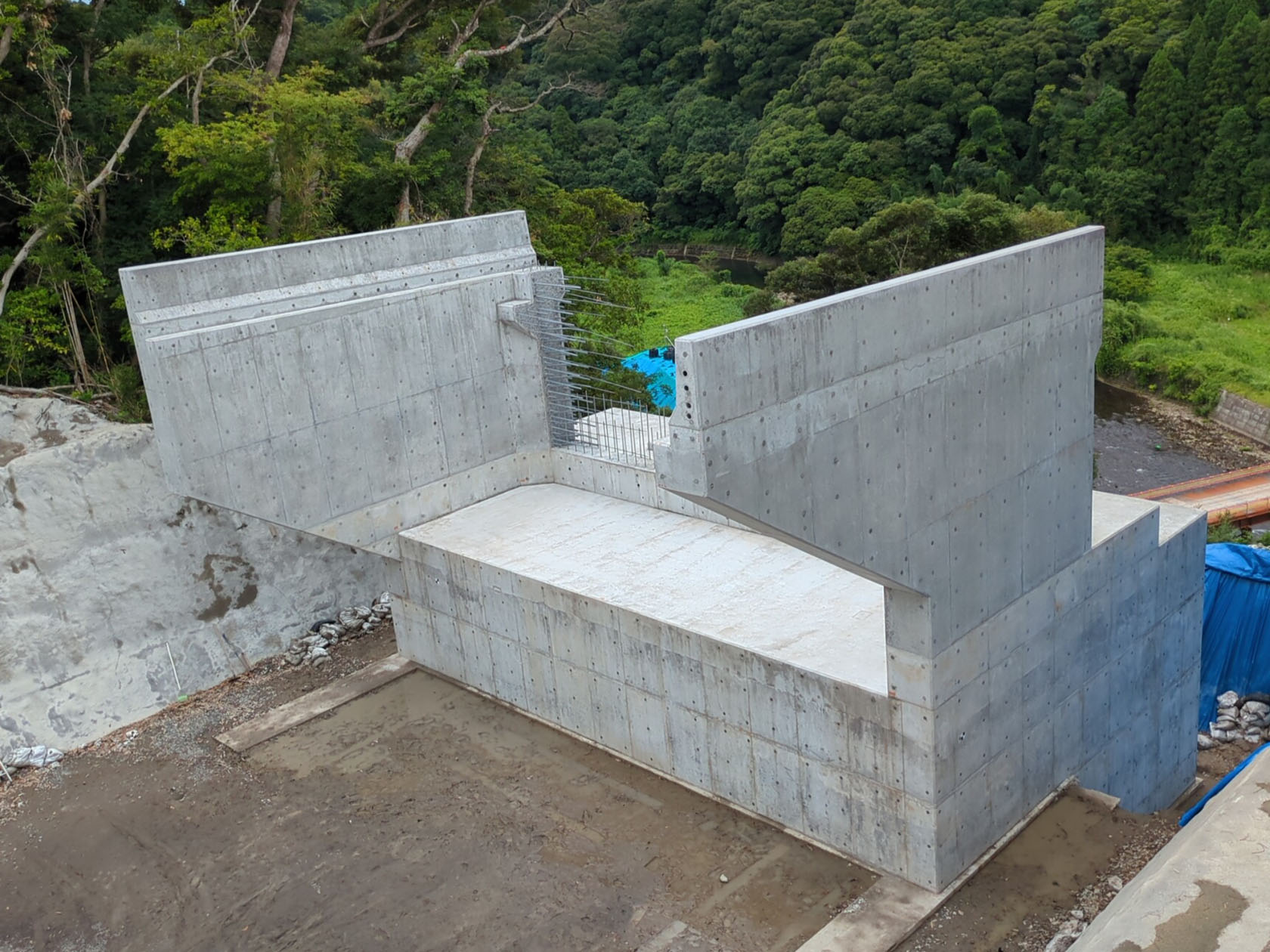

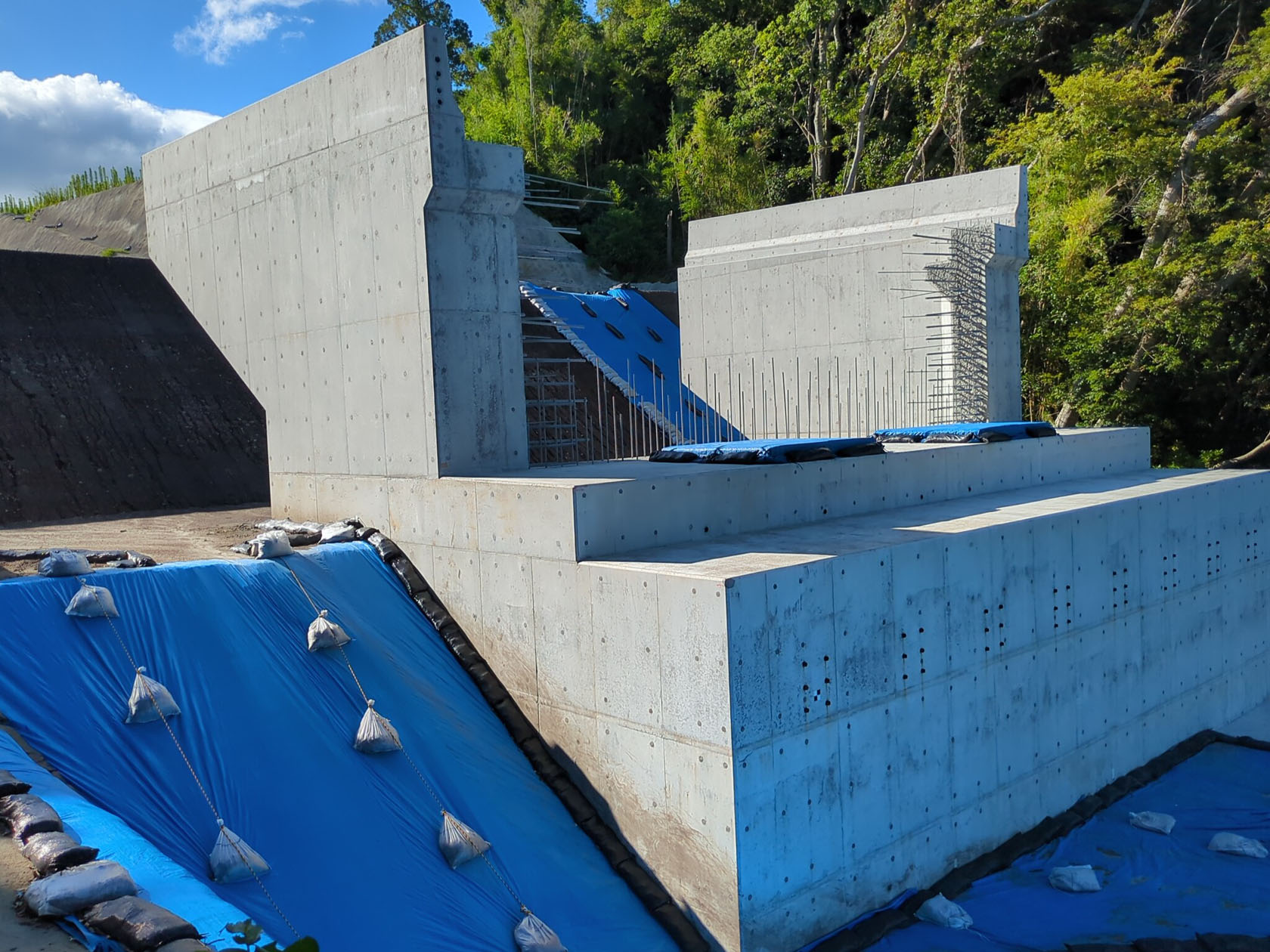

施工例

---

コンクリートの性能向上

• 電離作用により、セメントペーストの軟度が増し、ブリージングが減少します。
• クラックの防止、減少に効果が大である。
• コンクリート組織が緻密となり肌面が良好で脱型時のコンクリート色が保持でき、耐久性が期待できる。
• レイタンスが減少、エフロレッセンス発生が減少する。
• 寒冷地における凍結防止に効果がある。
• 流動性が向上し、ポンプ打設が容易となる。
• 水中打設においても、水中打設方法をとれば分離が生じない。
• コンクリート中に混入された塩分の排出効果が期待できる。

モルタルの性能向上

• ラス使用モルタル仕上げにおいて1層仕上げが可能である。
• 保水性が良好で、粘性が永く持続できる。
• 吹付け工事において、ダレが起こらない。
• タイルの接着が強固となり、目地施工が容易で、かつ美しく仕上がり、その後の目地切れ、亀裂防止が可能である。
• モルタル表面が緻密で、エフロレッセンスが発生しにくい。
• 既設モルタル壁などの亀裂補修が完全に施工できる。

ストロングスーパー　（使用上及び取り扱いの注意）

1. SDは微量で効能を出しますので、規定量は必ず守って下さい。
2. SDを投入してからのトラックアジテータのドラム回転数は厳守して下さい。　（回転数を増すと生コンクリートの粘土が増大）。
3. 試験採取方法は、JIS A 115によって下さい。
4. 湿気は厳重に避けて下さい。（SD包紙は水に溶けやすい髪質）
5. 保管は必ず当社専用のボトルに密閉して下さい。

■　荷　姿　白粉末状包紙：1ボトル（3ｇが50包）250m3分

SS剤の要素別効果

利益、経済効果

1. 橋梁工事の床版コンクリート、カルバートボックスの床版や頂版コンクリート等の広い施工面積の施工拘束時間が短縮されます。
   例）　σ = 21 - 8 - 20、t = 25 cm、V = 200 m3、ポンプ車１台 通常8～10時間（仕上げ2～4時間）のところ、5～6時間（仕上げ随時作業）で完了できる。
2. トンネル工事において、吹き付けコンクリートのリバウンド量が大幅に減少できる。
   例） 乾式モルタル、水セメント比　54%、最大骨材寸法　13mm　通常損失率が1.4～1.5以上であるがSS剤を添加すると1.2～1.3以下となる。
3. 乾燥期（夏期）ブロック積み工事における裏込みコンクリートが、SS剤混入により現場放置においても2時間程度長く使用できる。

品質

1. 粘性に富み、クラックが減少する。（止水効果）
2. 保水性に富み、表面気泡が減少して外観的に美麗になる。
3. コンクリートの伸び率が大きく、長期の強度が期待できる。
   例） σ = 21 - 8 - 20、気温15℃、水セメント比　55.9
   1.716→→→1.769
   σ = 21 - 6 - 25、気温30℃、水セメント比　56.6
   1.48→→→1.57
4. プラスチックで型枠の隅まで良く詰まったコンクリートになる。

施工性

1. SS剤を混入するとスランプが1cm～2cm大きくなり、作業が楽になるとともに表面に浮き水が少なく早く且つ美麗に仕上げ作業ができる。
2. ブリージングが少ないためエフロも少なく、コンクリート打設後のレイタンス除去作業が短縮できる

環境

1. イオン効果により、セメントの強アルカリ分が緩和されるため、処理水の経費が少なくなる。

工期

ワーカビリチーの向上やレイタンス除去作業等の時間短縮を累積すれば工期的な時間短縮に効果を発揮します。

1. 雨天でもコンクリート打設作業が可能。
   *SS剤を混入させると、後から加える水をコンクリート本体に取り込み難くなります。

以上、SS剤をコンクリートに混入した場合の効果について一部を記述いたしましたが、使用方法等により種々の効果を発揮いたします。

ストロングスーパー（性能比較）

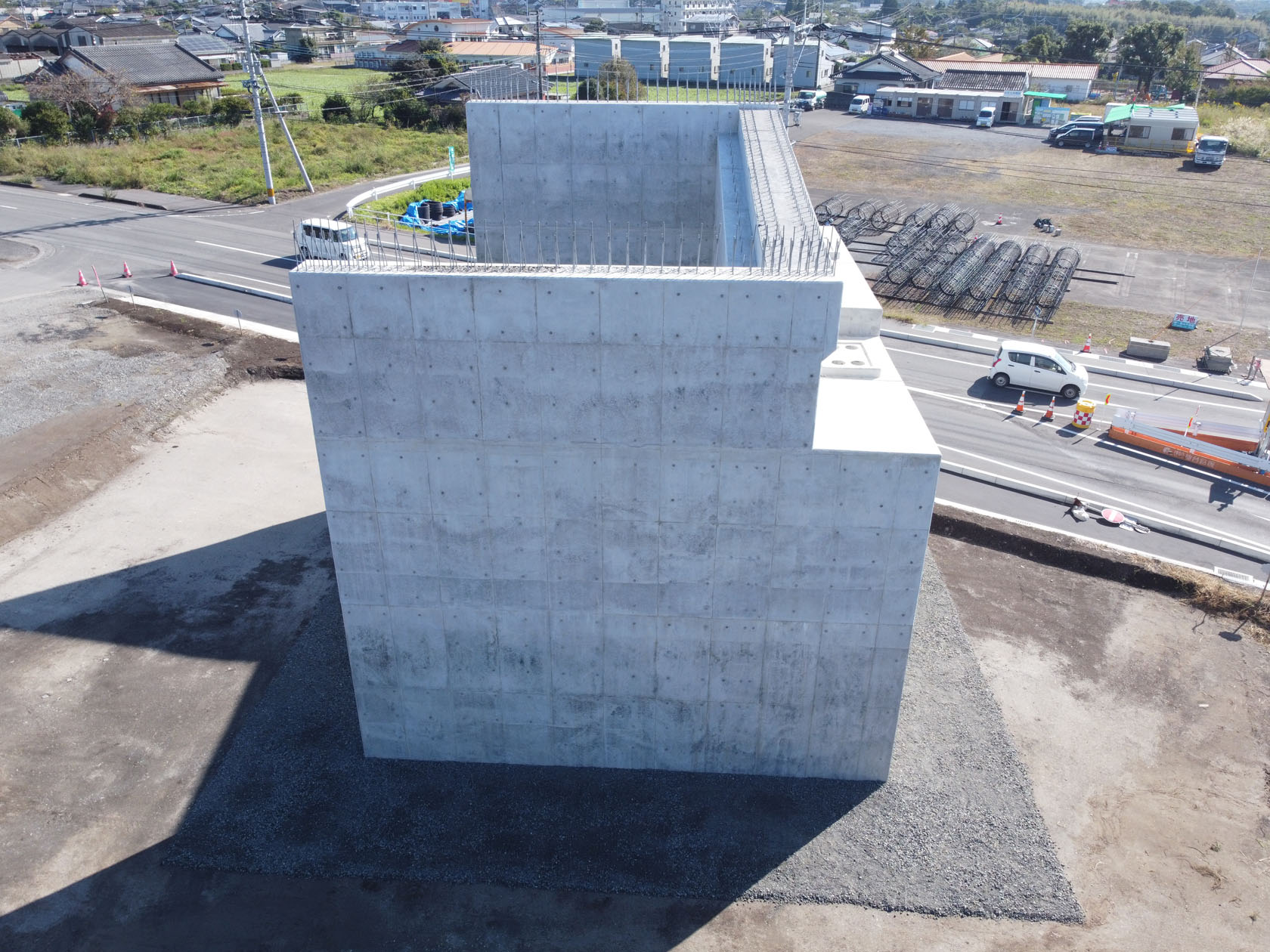

対象工事：　                    北関東自動車道　都賀西工事　（高架橋橋台立上がり部）
対象コンクリートと数量：　σ = 24N - 8 - 25　V = 300 m3
使用目的：　                    レイタンス防止、ブリージング防止、凍害防止
クラック防止、分離防止

●　コンクリートの配合一覧

配合種別	セメント	水	水セメント比	細骨材	粗骨材	AE剤	SS剤
示方配合	281	163	58.0	820	1023	703	-
実験配合	281	159	56.6	820	1023	703	0.7

注1）SSを添加することにより、スランプ値が約2ｃｍ大きくなることを想定し、2×1.2%＝2.4%　単位水量は163×0.976＝159kg/cm3。注2）上記実験配合は、通常水セメント比変動による細骨材率の補正、細、粗骨材量の補正が必要であるが、今回は補正を行わずに単位水量のみ補正する。

●　日常管理・強度試験結果

生コン 種別	スランプ (cm)	空気圧 (%)	温度 (℃)	圧縮強度試験(N/mm2)
				材齢7日	材齢28日	伸び率(%)
SS添加無	7.0	4.8	30	20.0	29.7	1.48
SS添加	6.5	4.7	29	19.4	30.4	1.57

注）　数値は供試体各々18本の平均値

【評価】　スランプやエアー量から判断して、粘性が高くなるものの流動性も良くなり、光沢が認められ材料分離がほとんどない。ポンプ圧送後の締め固めたコンクリート上面を見ても、レイタンスやブリージングがなくセメント分散剤の効果が認められる。
また、コンクリート強度の伸び率はSS剤を添加しないもので、1.48、SS剤を添加したもので1.57となり、セメント分散剤を添加したコンクリートの伸びが大きく、長期的な強度の促進に効果が期待できる。

ストロングスーパーと水中コンクリート

ストロングスーパーとは、繊維にイオノマーレジン(天然植物性液汁)を付着させています。
ストロングスーパーの性質はこのイオノマーレジンが大気中に存在するイオンの電離作用を巧妙に応用した白粉末状のものです。
ストロングスーパーがセメントペースト中に混入されると、陽イオン、陰イオンと非イオンに電離し強いイオン活性を呈する、そしてセメント粒子表面に吸着し静電気的にセメント粒子が反発しあい個々に分散する。
セメント粒子が分散すれば粒子間に水が浸透し、セメントペーストの軟度が増す(粘性があるセメントペーストになる)。
またこのセメントペーストは骨材に強い付着力で材料の分離を防止すると共に生コンクリートの保水性が顕著であるためブリージング水が減少しレイタンスの発生は極少であろう。

ストロングスーパー水中コンクリートの特長

• 粘性が増し、水中に自由落下打ち込みでも生コンクリートの材料が分離し、粗骨材が沈下 することなく　流水中においても打設が可能です。
• 普通コンクリートに比べ濁りを押さえ、水中汚濁防止に期侍できます。
• セメント粒子の分散が大きく、生コンクリートの自重で小さな隙間にも充填し、緻密な硬化 体となります。
• 水中に直接シュート、ポンプ打設が可能のため、工事の簡略化に効果があります。

水中コンクリート記録写真

鹿児島市稲荷川雨水貯留施設現場写真

水中コンクリート現場写真
